为什么要在晶闸管两端并联阻容网络

     在实际晶闸管电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。

   我们知道，晶闸管有一个重要特性参数－断态电压临界上升率dlv/dlt。它表明晶闸管在额定结温和门极断路条件下，使晶闸管从断态转入通态的最低电压上升率。若电压上升率过大，超过了晶闸管的电压上升率的值，则会在无门极信号的情况下开通。即使此时加于晶闸管的正向电压低于其阳极峰值电压，也可能发生这种情况。因为晶闸管可以看作是由三个PN结组成。

   在晶闸管处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容C0。当晶闸管阳极电压变化时，便会有充电电流流过电容C0，并通过J3结，这个电流起了门极触发电流作用。如果晶闸管在关断时，阳极电压上升速度太快，则C0的充电电流越大，就有可能造成门极在没有触发信号的情况下，晶闸管误导通现象，即常说的硬开通，这是不允许的。因此，对加到晶闸管上的阳极电压上升率应有一定的限制。

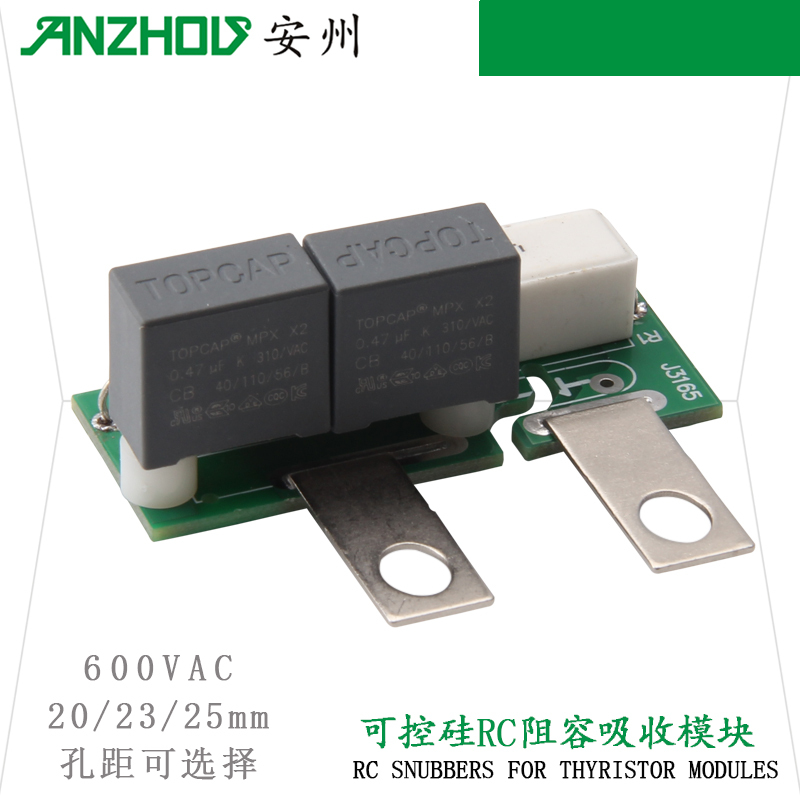

   为了限制电路电压上升率过大，确保晶闸管安全运行，常在晶闸管两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管。同时，避免电容器通过晶闸管放电电流过大，造成过电流而损坏晶闸管。
