- 产品详情
- 产品参数

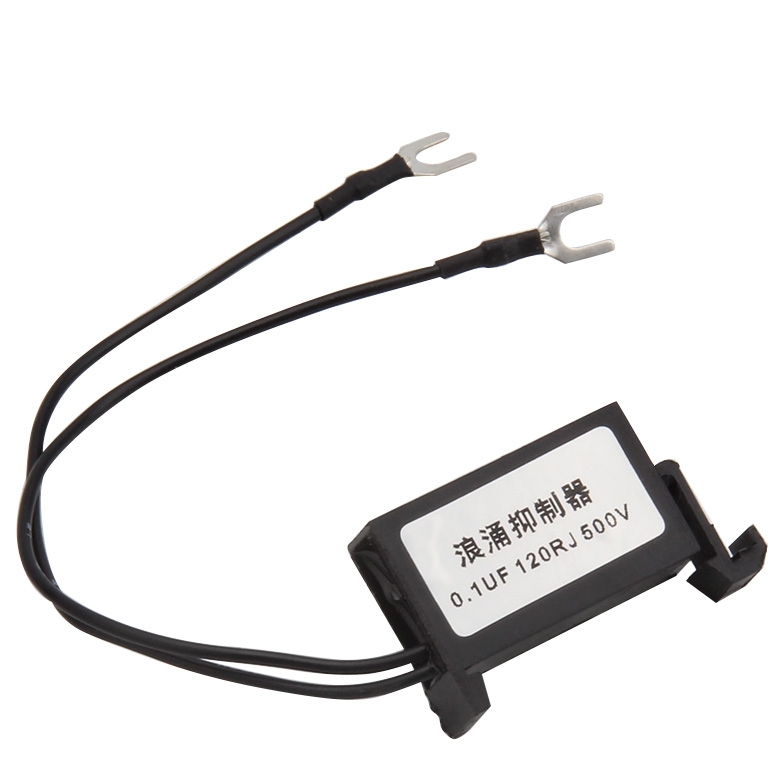

抗干扰器件能有效地抑制接通和分断感性负载是引起的瞬间高压和高次谐波，从而保证控制系统的可靠运行。它已越来越多地被电气设计师所认识，可广泛应用于数控系统和 PLC 系统的控制电路等一系列具有电子线路的电气控制系统中，它的抗干扰能力是其他器件不能替代的，且具有成本低、效果好等特点。许多控制系统的生产厂家都明确规定，其输出接口凡接感性负载的，须并接一组抗干扰器件作为抗干扰措施。我公司根据产品机电一体化的要求，参考国内外同类产品的特点，结合我国的具体实际，研制开发了 3TX1 系列抗干扰器件。
装有RC电路的产品和未安装RC电路产品的区别
无RC吸收单元
线圈断开（OFF）时电流发生急剧的变化，由于线圈电感，将产生很高的浪涌电压，这会对周围的电子设备产生干扰，从而引起误动作或者损坏。
有RC吸收单元
与线圈并联的CR电路（电容、电阻串联电路）使浪涌电压频率降低，从而抑制浪涌电压的急剧上升（dv/dt特性）。交流、直流电路再用。
产品应用电路案例
产品规格表
| 产品型号 |
接线方式 |
适用电压范围 |
参数 |
型式 |
|
| C(uF) |
R(Ω) |
|
|||
| 3TX1-11B01 |
导线式 |
24~48V AC/DC |
0.22 |
22 |
单相、导轨式 |
| 3TX1-12B01 |
导线式 |
24~48V AC/DC |
0.22 |
22 |
单相、卡装式 |
| 3TX1-13A(B)01 |
螺钉式 |
24~48V AC/DC |
0.22 |
22 |
单相、双螺钉装置式 |
产品尺寸图
